CD268
浏览量

CD268

特性:高压,耐高温,高纹波,长寿命
标准寿命:105℃2000-4000hours
额定电压:160~450
工作温度范围:-40 to +105℃
容量范围:3.3-470
所属分类
没有此类产品
我要询价
产品描述

保证寿命:105℃ 2000-4000小时

低阻抗,耐高温,高纹波,长寿命品,特别适用于开关电源,高压充电器,电子电表等电子线路

符合ROHS



主要技术性能



项目Items

性能Characteristics

使用温度范围
Category
Temperature Range

-40 to +105℃(160—400vdc)

额定工作电压
Rated Voltage Range

160 to 400Vdc

标称电容量范围
Nominal capacitance range

1-150uF

静电容量允许范围
Capacitance Tolerance

±20%(M)        (at 20℃, 120Hz)

漏电流
Leakage Current

I≦0.02CV

I:漏电流(μA),C:静电容量(μF),V:额定电压(v)。20℃1分钟后测试
Where, I : Max. leakage current (μA), C : Nominal capacitance (μF), V : Rated voltage (V)
(at 20℃ after 1 minutes)

损耗角正切值
Dissipation Factor
(tanδ)

UR  (Vdc)

160

200

250

350

400

(at 20℃, 120Hz)

tanδ (Max.)

0.08

0.12

0.14

温度特性
Temperature
Characteristics

UR  (Vdc)

160

200

250

350

400

(at 120Hz)

Z(-25℃)/Z(+20℃)

4

4

5

5

6

Z(-40℃)/Z(+20℃)

6

6

8

8

10

耐久性
Endurance

在105℃环境中,连续加载直流电压与额定纹波电流2,000-4,000小时后待恢复24小时后20℃测量,应满足以下要求After application of the rated DC Ripple current voltage at 105℃2,000-4,000hours  , then resumed for 24 hours at 20℃ .the capacitors shall meet the requirements as below.

静电容量Capacitance change

≤初始规定值得±20%,±20% of the initial value

  尺寸


寿命(小时)
ΦD≤6.3 2000
ΦD=8 3000

损耗角正切值D.F. (tanδ)

≤初始规定值的200% 200% of the initial specified value

ΦD=10 3000

漏电流(2分钟)Leakage current after 1 minutes

≤初始规定值
The initial specified value after 1 minutes

ΦD≥12.5 4000

高温储存
Shelf Life

以下规格应满足无施加电压105℃ 1,000小时后 ,20℃恢复24小时The following specification shall be satisfied when the capacitors are restored to 20°C after exposing them for 1,000 hours at 105°C, without voltage applied.

静电容量变化  Capacitance change

≤初始规定值的±20%  20%of the initial value

             D.F. (tanδ)

≤初始规定值的200%   200%of the initial specified value

漏电流  Leakage current

≤初始规定值的200%   200%The initial specified value

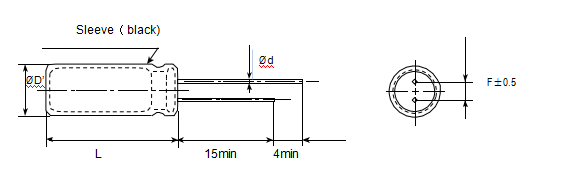

尺寸 [mm]



ØD

6.3

8

10

12.5

16

19

Ød

0.5

0.6

0.6

0.8

0.8

0.8

F

2.5

3.5

5.0

5.0

7.5

7.5

ØD'

ØD+0.5max.

L'

L+2max.



产品料号体系



纹波电流修正系数



Freq.(Hz)

120

1K

10K

100K

160~250

0.50

0.80

0.90

1.00

350~400

0.55

0.85

0.94

1.00





电容器的寿命缩短内部加热产生的纹波电流减半的寿命每5℃上升率。当长寿命的性能是实际使用要求,均方根纹波电流也应减少。



标准



电压
WV
(Vdc)

容量
Cap
(µF)

外形尺寸Case size
ΦD×L(mm)

纹波电流
Ripple current
(mArms/105℃,120Hz)

160v(2C)



4.7

8×12

86

5.6

8×12

97

6.8

8×16

110

10

8×16

225

15

8×16

288

22

10×16

475

33

10×20

570

47

12.5×25

660

68

12.5×25

800

100

16×25

1120

150

16×30

1280

200v(2D)

3.3

6.3×12

92

4.7

8×12

125

5.6

8×12

135

6.8

8×16

150

10

8×12

180

8×16

180

15

8×16

270

22

10×16

290

10×20

290

33

10×20

500

47

12.5×20

530

68

12.5×20

680

12.5×25

680

100

16×25

882

150

16×35

1290

250v(2E)

3.3

6.3×12

100

4.7

8×12

135

5.6

8×12

150

6.8

8×12

160

8×16

160

8.2

8×16

170

10

8×16

190

15

10×16

280

22

10×20

300

33

12.5×20

520

47

12.5×25

550

68

16×25

750

100

16×30

950

150

16×35

1400

350v(2v)

3.3

8×12

94

4.7

8×12

130

5.6

8×16

153

6.8

10×16

187

8.2

10×16

238

10

10×20

272

15

10×20

340

22

12.5×20

476

350v(2v)

33

16×25

600

47

16×25

750

68

19×25

880

100

19×30

1120

150

22×35

1560

400v(2G)

2.2

8×12

85

3.3

8×12

105

4.7

8×12

110

8×16

110

10×12

150

10×16

150

5.6

8×20

160

10×16

180

6.8

10×16

180

8.2

10×16

252

10×20

266

10

10×16

200

10×20

220

12.5×20

230

15

12.5×20

300

22

12.5×20

300

12.5×25

350

16×25

380

33

16×25

560

47

16×25

600

56

16×30

720

68

16×30

800

19×25

820

19×30

850

82

19×30

950

100

19×30

1220

150

22×35

1560
