CD263

特性：低压，耐高温，高纹波，长寿命 标准寿命：105℃2000-4000hours 额定电压：10~140V 容量范围：0.47-4700μF 工作温度范围：-40 to +105℃

关键词：

贴片式、引线式、焊针式、螺栓式、固态电容器

所属分类：

引线式

充电器

汽车多媒体

产品附件：

咨询热线：

0513-8669 1579

联系邮箱：

yhy@sanxidz.com

联系我们
产品咨询

CD263

详情介绍

105℃ 2000-4000小时

高频、长寿命品，特别适用于开关电源、低压充电器、电子电表等电子线路

符合RoHS



主要技术性能



项目Items

性能Characteristics

使用温度范围Category
Temperature Range

-40 to +105℃

额定工作电压
Rated Voltage Range

6.3 to 100Vdc

标称电容量范围Nominal
 capacitance range

1-4700ｕＦ

静电容量允许范围
Capacitance Tolerance

±20%(M)        (at 20℃, 120Hz)

漏电流
Leakage Current

2分钟后20℃施加额定电压，漏电流不超过0.02cv或3，以较高者为准
After 2minutes at20℃application of rated voltage,leakage current is not than 0.02cv or 3 ,whichever is greater

损耗角正切值
Dissipation Factor
(tan δ)





UR (Vdc)

6.3

10

16

25

35

50

63

80

100



tanδ (Max.)

0.22

0.19

0.16

0.14

0.12

0.10

0.09

0.09

0.08



容量大于1,000ｕＦ者，每增加1,000ｕＦ，其损耗角正切值增加0.02
When nominal capacitance exceeds 1,000µF, add 0.02 to the value above for each 1,000µF increase                       (at 20℃, 120Hz)

温度特性Temperature
Characteristics
(最大阻抗Max. Impedance Ratio)

UR (Vdc)

6.3

10

16

25

35

50

63

80

100

(at 120Hz)

Z(-25℃)/Z(+20℃)

4

3

2

Z(-40℃)/Z(+20℃)

10

8

6

4

3

耐久性
Load life

实验条件 Test conditions  持续时间 duration105℃加额定电压后，恢复16小时后；
After applying rated voltage for 4,000hours at +105℃ and then resumed for 16 hours
电容量变化率 Capacitance change:±25%初始容量值以内±25% o f the initial measured value
漏   电   流  Leakage current: ≤初始规定值 ≤the initial specified value
损耗角正切值  Dissipation factor ≤2倍初始规定值≤ 2times of the initial specified value
ɸD 5-6.3 8-10 12.5-19
Load life 2000 3000 4000

高温贮存
Shelf Life

+105℃，1,000小时贮存后，恢复16小时
After storage for 1,000 hours at +105℃ and then resumed for 16 hours
电容量变化率 Capacitance change:±20%初始容量值以内±20% o f the initial measured value
漏   电   流  Leakage current: ≤2倍初始规定值≤2times of the initial specified value
损耗角正切值  Dissipation factor：≤2倍初始规定值≤ 2times of the initial specified value

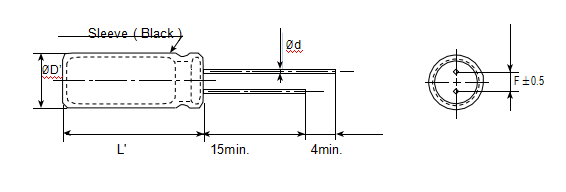

尺寸 (mm)  (Ø5 to Ø19)

ØD

5

6.3

8

10

12.5

16

19

Ød

0.5

0.5

0.5

0.6

0.6

0.8

0.8

1.0

F

2.0

2.5

3.5

5.0

5.0

7.5

7.5

ØD'

ØD+0.5max.

L'

L（≥20）+2max  .L（＜20）1.5max L+2max.





纹波电流修正系数



频率Hz

50(60)

120

1K

10K

100K

Cap (uF)

1-180

0.80

0.40

0.75

0.90

1.00

220-560

0.80

0.50

0.85

0.94

1.00

680-1800

0.80

0.60

0.87

0.95

1.00

2200-4700

0.80

0.75

0.90

0.95

1.00



电容器的寿命缩短内部加热产生的纹波电流减半的寿命每5℃上升率。当长寿命的性能是实际使用要求，均方根纹波电流也应减少。





标准



WV
(Vdc)

Cap
(µF)

外形尺寸
Case size
ΦD×L(mm)

ESR
100KHz
ῼ(20℃)

纹波电流
Ripple current
(Arms/105℃,120Hz)

6.3V(0J)

100

5×11

0.65

175

150

6.3×12

0.46

235

220

6.3×12

0.30

290

330

8×12

0.20

400

470

8×12

0.17

488

680

10×12

0.12

613

820

10×16

0.095

734

1000

8×12

0.095

800

2200

10×20

0.084

1400

3300

12.5×20

0.043

1900

4700

12.5×25

0.030

2220

10V(1A)

100

5×11

0.46

235

150

6.3×12

0.36

340

180

6.3×12

0.30

340

220

6.3×12

0.20

400

330

8×12

0.17

650

470

8×12

0.13

650

560

8×12

0.095

734

680

8×12

0.095

800

1000

8×16

0.065

850

1200

10×20

0.055

1400

1500

10×20

0.045

1440

1800

10×20

0.042

1440

2200

10×20

0.038

1460

2700

12.5×20

0.032

1950

3300

12.5×20

0.034

2220

16V(1C)

47

5×11

0.25

130

100

5×11

0.25

220

150

6.3×12

0.25

340

180

6.3×12

0.20

400

220

6.3×12

0.20

450

270

8×12

0.17

501

330

8×12

0.13

575

470

8×12

0.095

760

1000

10×16

0.08

820

2200

10×20

0.034

1950

3300

16×25

0.026

2390

4700

16×25

0.023

2550

25V(1E)

33

5×11

0.25

120

47

5×11

0.25

140

100

6.3×12

0.25

220

150

6.3×12

0.17

650

180

8×12

0.17

650

220

8×12

0.13

575

330

10×12

0.095

751

470

10×16

0.065

1010

680

10×16

0.060

1210

820

10×20

0.046

1400

1000

10×20

0.038

1690

2200

12.5×25

0.026

2390

35V(1V)

22

5×11

0.25

120

33

5×11

0,.25

130

47

6.3×12

0.25

220

100

6.3×12

0.13

315

180

8×12

0.13

575

220

8×12

0.095

760

35V(1V)

330

10×16

0.065

1010

470

10×16

0.050

1260

1000

12.5×20

0.034

1730

2200

16×25

0.023

2490

3300

16×30

0.019

3110

50V(1H)



0.47

5×11

3.9

22

1.0

5×11

3.5

36

2.2

5×11

3.0

54

3.3

5×11

2.6

63

4.7

5×11

2.2

75

10

5×11

1.4

100

22

6.3×12

0.54

125

33

6.3×12

0.33

195

47

6.3×12

0.31

245

100

8×12

0.15

445

220

10×16

0.080

670

330

12.5×20

0.070

790

470

12.5×20

0.058

990

63V(1J)

1

5×11

0.95

47

2.2

5×11

0.95

55

3.3

5×11

0.95

62

4.7

5×11

0.51

74

10

5×11

0.51

95

22

5×11

0.51

130

33

6.3×12

0.51

160

47

8×12

0.44

305

100

8×16

0.32

395

220

10×16

0.080

880

330

12.5×20

0.065

1180

470

12.5×20

0.052

1460

680

16×25

0,042

1740

1000

16×25

0.035

2340

80V(1G)

4.7

6.3×12

1.0

140

10

6.3×12

0.63

210

22

8×12

0.54

360

33

8×12

0.33

508

47

8×12

0.31

493

100

10×17

0.11

760

220

12.5×20

0.063

1260

330

16×25

0.057

1580

470

16×25

0.050

1890

820

16×25

0.041

2090

1000

19×30

0.032

2430

100V(2A)

4.7

5×11

0.34

95

10

6.3×12

0.265

110

22

8×12

0.245

165

33

8×12

0.165

210

47

10×17

0.165

320

56

10×17

0.155

500

68

10×17

0.140

634

100

10×20

0,120

739

220

12.5×20

0.075

1240

330

16×25

0.059

1630

470

16×25

0.045

1920

680

16×30

0.034

2240

1000

19×36

0.028

2670
